Le plan de numérotation E.164 : comment les systèmes PBX acheminent chaque appel

Un plan de numérotation est l'ensemble de règles qu'un PBX ou une ligne réseau SIP utilise pour décider quoi faire avec chaque chaîne de chiffres composée par un utilisateur : supprimez un préfixe, faites-le correspondre à un itinéraire et transmettez-le correctement. E.164 est ce qui rend cet ensemble de règles portable : normalisez chaque nombre de la même manière. +[country code][number] la forme en premier, et les règles de correspondance en dessous deviennent considérablement plus simples et beaucoup moins fragiles.

Ce guide explique comment la normalisation E.164 fonctionne réellement dans un plan de numérotation, la logique de correspondance de modèles qui achemine un numéro normalisé vers la bonne ligne réseau et les erreurs qui interrompent discrètement le routage des appels dans les systèmes PBX qui sautent cette étape. Pour une explication en langage clair du format E.164 lui-même, consultez notre guide de format de numéro de téléphone international - celui-ci assume ce contexte et explique directement comment il est utilisé de manière opérationnelle. Recommandation UIT-T E.164 est la spécification formelle sous-jacente à chaque règle de normalisation décrite ci-dessous, pour toute personne souhaitant le document source.

Pourquoi un plan de numérotation doit être normalisé avant de pouvoir acheminer quoi que ce soit

Les utilisateurs composent des numéros de manière incohérente : avec un 0 en tête, un chiffre d'accès au réseau comme 9, des parenthèses, des espaces ou une extension partielle. Un plan de numérotation qui tente de faire correspondre les règles de routage à ces entrées brutes et imprévisibles aboutit à un ensemble tentaculaire et fragile de modèles tentant de couvrir toutes les habitudes de numérotation.

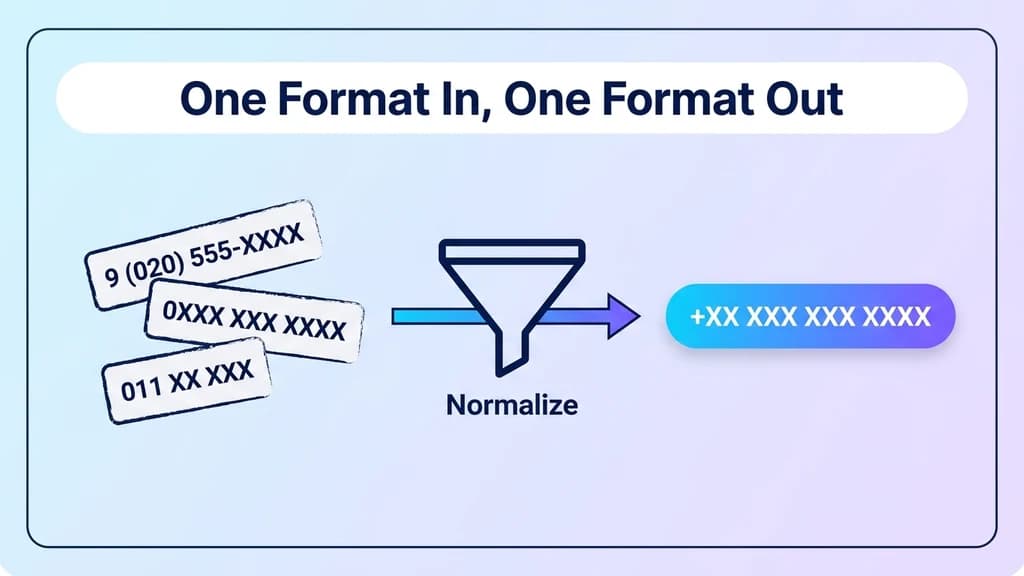

La normalisation vers E.164 réduit d'abord toutes ces variations en une forme prévisible avant qu'une décision de routage ne soit prise : supprimez le préfixe d'accès au réseau, supprimez un 0 principal du réseau si le numéro en inclut un, ajoutez l'indicatif du pays et ajoutez le préfixe +. Chaque règle en aval correspond ensuite à cette forme normalisée unique au lieu de deviner le formatage.

Comment la correspondance de modèles achemine réellement l'appel

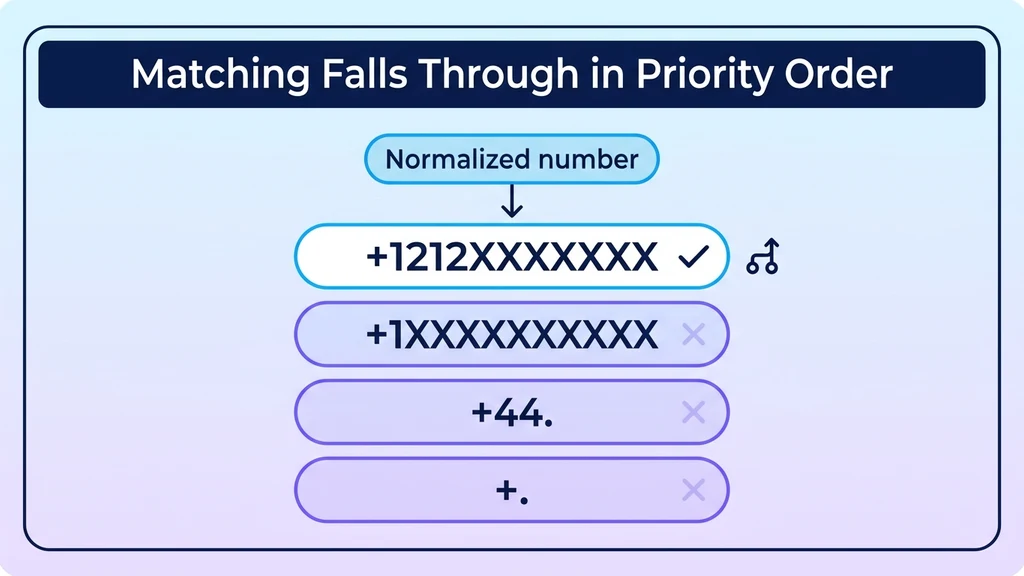

Une fois qu'un numéro est normalisé, le plan de numérotation le compare à une liste ordonnée de modèles (généralement les plus spécifiques en premier) pour décider quelle ligne réseau ou quelle route sortante gère l'appel. Un exemple simplifié, utilisant la syntaxe de modèle PBX standard où X correspond à n’importe quel chiffre et . correspond à un ou plusieurs :

+1212XXXXXXX  →  Route: NYC-Local-Trunk
+1XXXXXXXXXX  →  Route: US-Domestic-Trunk
+44.          →  Route: UK-International-Trunk
+.            →  Route: General-International-Trunk

Le moteur évalue les règles par ordre de priorité et s'arrête à la première correspondance. C'est pourquoi les modèles spécifiques (un seul indicatif régional) doivent être placés au-dessus des modèles généraux (l'indicatif du pays entier), sinon la règle générale interceptera les appels qui auraient dû être acheminés plus spécifiquement. Cette même logique d'ordre de priorité est celle que le moteur de routage le moins coûteux d'un transporteur de gros utilise à une échelle beaucoup plus grande, faisant correspondre les numéros de destination normalisés à des centaines d'options d'itinéraire plutôt qu'à une poignée de lignes principales, comme indiqué dans notre vente en gros guide de terminaison SIP.

Un plan de numérotation sans ordre de priorité défini n'est pas vraiment un plan de numérotation : c'est une situation de concurrence qui attend que la mauvaise règle corresponde en premier.

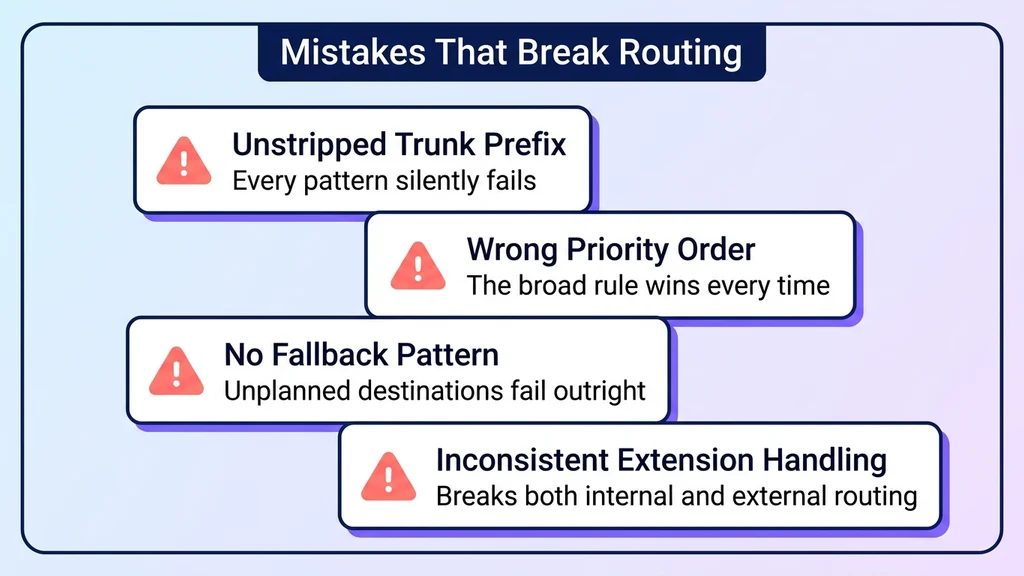

Erreurs courantes de plan de numérotation qui interrompent le routage

Ignorer la bande de préfixe de tronc. Si un système compose 9 pour une ligne extérieure et que l'étape de normalisation ne la supprime pas avant la correspondance, chaque modèle échoue silencieusement et appelle par défaut une route de secours - ou est complètement abandonné.

Mauvaise priorité du modèle. Placer un motif large (+1.) au-dessus d'un spécifique (+1212XXXXXXX) signifie que la règle générale l'emporte à chaque fois, en envoyant les appels vers la mauvaise ligne réseau sans qu'aucune erreur ne soit générée.

Aucun modèle de repli. Un plan de numérotation sans fourre-tout +. la règle du bas échoue carrément sur toute destination que personne n’a explicitement prévue, au lieu de l’acheminer via un réseau international général.

Gestion incohérente des extensions internes. Les extensions internes courtes ne correspondent pas du tout à la forme E.164, et un plan de numérotation qui tente de les forcer à passer par la même étape de normalisation que les numéros externes brise généralement les deux.

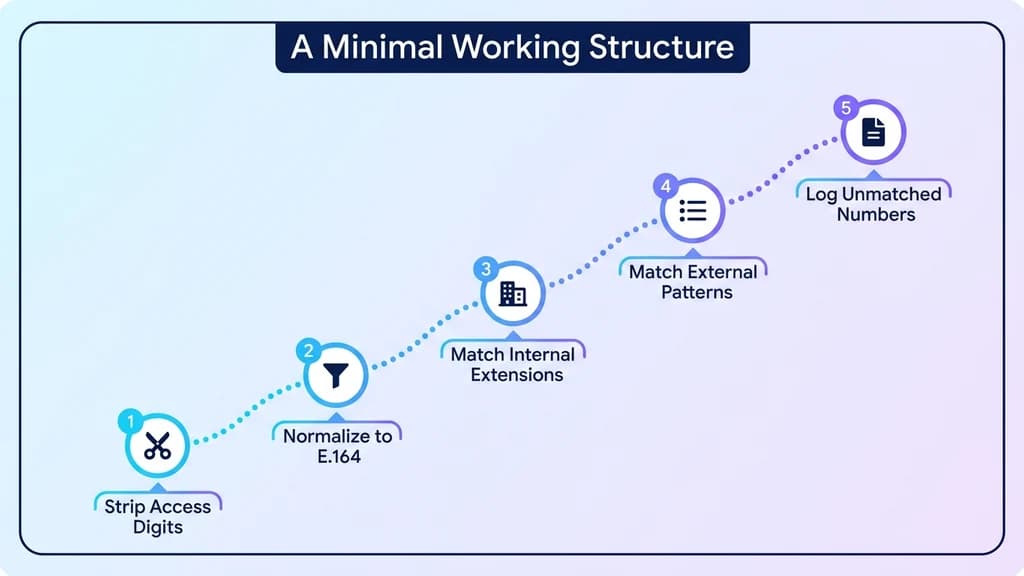

Une structure de plan de numérotation fonctionnelle minimale

Un plan de numérotation qui résiste réellement en production suit la même forme de base, quelle que soit la plate-forme PBX :

1. Supprimer les chiffres d'accès — supprimez le préfixe d'accès au réseau (généralement 9) avant que quoi que ce soit d'autre ne s'exécute.
2. Normaliser à E.164 - ajouter +, l'indicatif du pays et supprimez toute ligne réseau locale 0.
3. Faites correspondre les extensions internes séparément — les nombres internes courts obtiennent leur propre ensemble de modèles, évalués avant l'application de la normalisation externe.
4. Faire correspondre les modèles externes par ordre de priorité — la destination la plus spécifique en premier, la solution de repli internationale générale en dernier.
5. Enregistrez le cas sans correspondance — tout ce qui atteint la fin sans correspondance devrait enregistrer une erreur plutôt que d'échouer silencieusement, ce qui est le moyen le plus rapide de détecter un modèle manquant avant qu'il ne devienne un ticket de support.

Conclusion

La normalisation E.164 est ce qui transforme un plan de numérotation d'une pile de suppositions spécifiques au format en un petit ensemble maintenable de règles de routage. Réussir l'étape de normalisation – et obtenir l'ordre de priorité des modèles juste en dessous – est ce qui sépare un plan de numérotation qui s'interrompt discrètement dans les cas extrêmes d'un plan qui achemine correctement chaque appel du premier coup. My Country Mobile intègre cette même approche de normalisation dans son infrastructure de routage de gros, à l'échelle de centaines de destinations plutôt que d'une poignée de lignes réseau PBX. Contactez-nous pour parler via un plan de numérotation ou une configuration de routage pour un déploiement de PBX ou de joncteur réseau SIP.

Points clés à retenir

• Un plan de numérotation a besoin Normalisation E.164 avant correspondance, ou les règles de routage doivent couvrir chaque variation de numérotation brute individuellement.
• L’ordre de priorité des modèles est important — les règles spécifiques doivent prévaloir sur les règles générales, sinon la règle générale l'emporte à chaque fois.
• Un disparu modèle de secours provoque l'échec pur et simple de toute destination non planifiée au lieu du routage en général.
• Les extensions internes nécessitent une gestion séparée - ils ne correspondent pas à la forme E.164 et ne devraient pas être forcés à passer par la même étape de normalisation.
• Enregistrement des numéros sans correspondance est le moyen le plus rapide de détecter un modèle de plan de numérotation manquant avant qu'il ne devienne un problème de support.
